563-8476: Generel Duty Track Link

Hjem

Undervogn

Larvebåndskomponenter

Ledenheder

Cat® Link Assembly 1 Tooth Master, 41 Sections, PPR, SALT, 317.5mm Track Pitch

Mærke: Cat

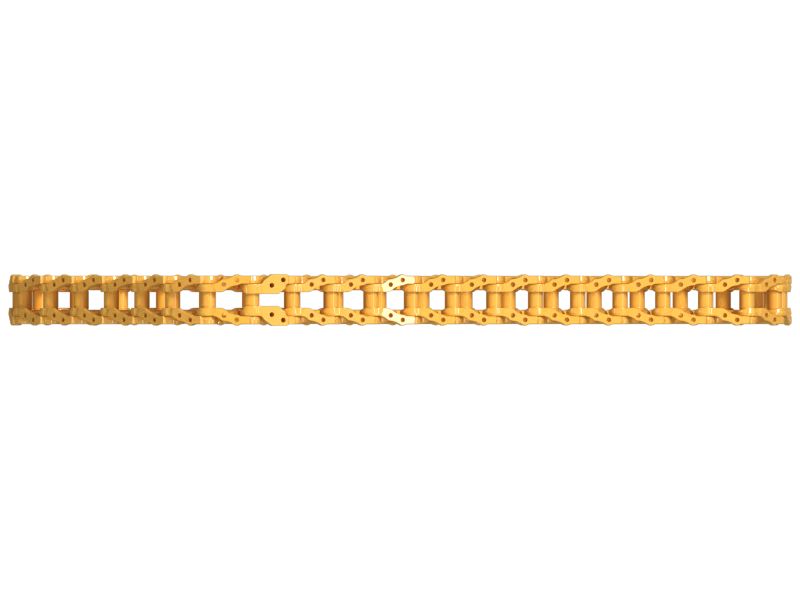

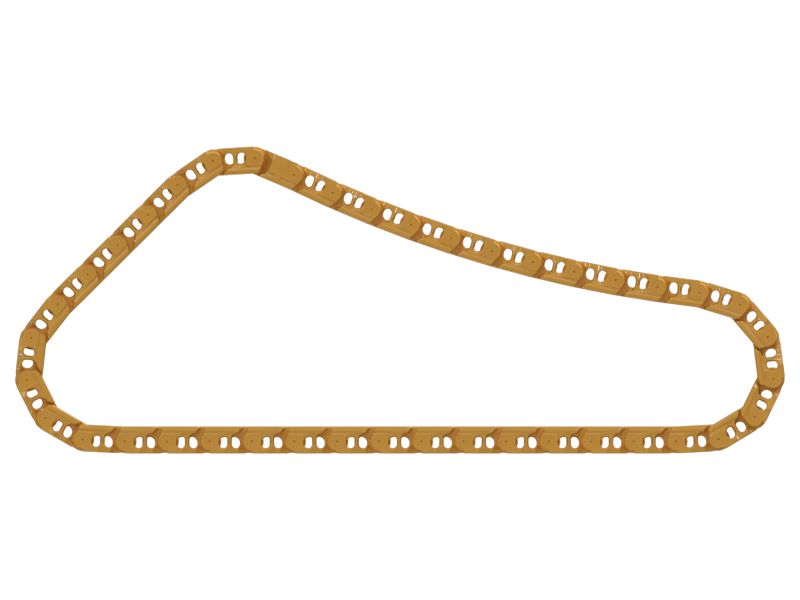

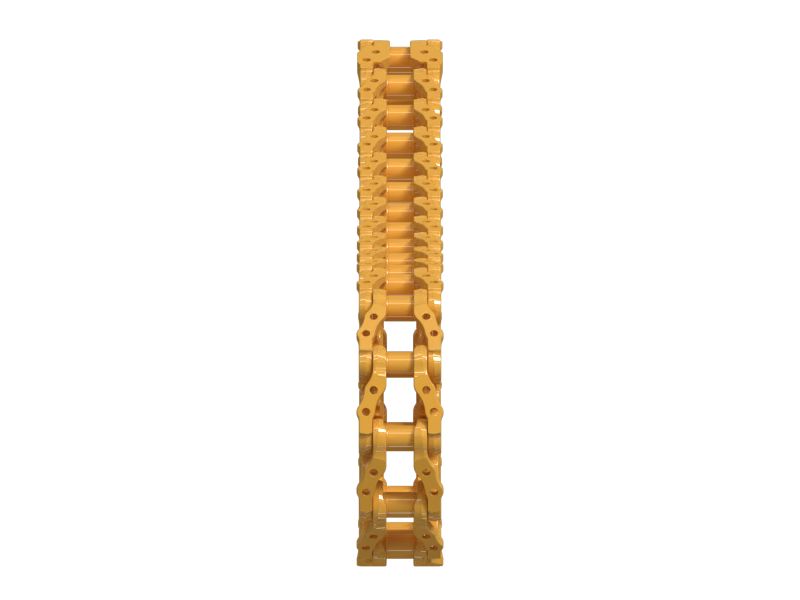

Produktbilleder

563-8476: Generel Duty Track Link

Cat® Link Assembly 1 Tooth Master, 41 Sections, PPR, SALT, 317.5mm Track Pitch

Mærke: Cat

Passer den?

Tilføj din maskine for at se, om denne reservedel passer, eller om der er muligheder for reparation.

Tilføj udstyr

Passer reservedelen eller ønsker du reparation? Tilføj din maskine for at se, om denne reservedel passer, eller om der er muligheder for reparation.

Tjek pris

Log på for at kunne se din kundepris

Oplysninger om garanti

returpolitik

Ofte købt sammen med

563-8476

602-0406

602-0405

Vis alle reservedele

Ofte købt sammen med

563-8476: Generel Duty Track Link

602-0406: Kædehjulsegment

602-0405: Kædehjulsegment

356-5727: 810 mm lang Master Tracksko

3K-0360: 16,36 mm indvendig diameter tætnings-O-ring

Diagram

Beskrivelse

Specifikationer

Kompatible modeller

Reservedelsdiagram for 563-8476

Specifikationer for reservedelsnummer 563-8476

Måleenheder

Metrisk

Sporafstivningssystem:

Ikke relevant

Gevind for sporbolt:

1,375

Tætnings- og smøringstype:

SALT

Masterboltgevind:

M36

Slidføler:

Nr.

Fedtbåndtype:

Ikke relevant

Antal larvebåndssektioner:

41,0

Master Link-type:

1 tænder, master

Pin Retention System:

PPR

Track Pitch (mm):

317,5

Track Pitch (in):

12,5

Link Outside Spread (mm):

337.2

Shoe Bolt Hole Spacing A (in):

3.701

Rail To Bushing OD (mm):

Shoe Bolt Hole Spacing C (in):

11.476

Rail To Bushing OD (in):

2.165

Bushing OD (in):

4.331

Bolt Hole Diameter (mm):

35.71

Link Outside Spread (in):

13.276

Number of Sections:

Bushing OD (mm):

110

UC System:

Rail To Pin Boss OD (mm):

Shoe Bolt Hole Spacing A (mm):

Shoe Bolt Hole Spacing B (mm):

225.5

Shoe Bolt Hole Spacing C (mm):

291.5

Rail To Pin Boss OD (in):

2.362

Bolt Hole Diameter (in):

1.406

Pin Length (mm):

350.82

Link Inside Spread Sprocket (mm):

146

Shoe Bolt Hole Spacing B (in):

8.878

Rotating Bushing Track (Rbt):

Link Inside Spread Sprocket (in):

5.748

Link Height (mm):

198

Pin Length (in):

13.812

Link Inside Spread Roller (mm):

157.5

Link Height (in):

7.795

Link Inside Spread Roller (in):

6.201

Kompatible modeller for reservedelsnummer 563-8476

LARVEBÅNDSDOZER

D11T D11

Sammenlign alternative dele

Track Pitch (in)

Shoe Bolt Hole Spacing A (in)

Shoe Bolt Hole Spacing C (in)

Beskrivelse

563-8476: Generel Duty Track Link

12,5

3.701

11.476

Cat® Link Assembly 1 Tooth Master, 41 Sections, PPR, SALT, 317.5mm Track Pitch

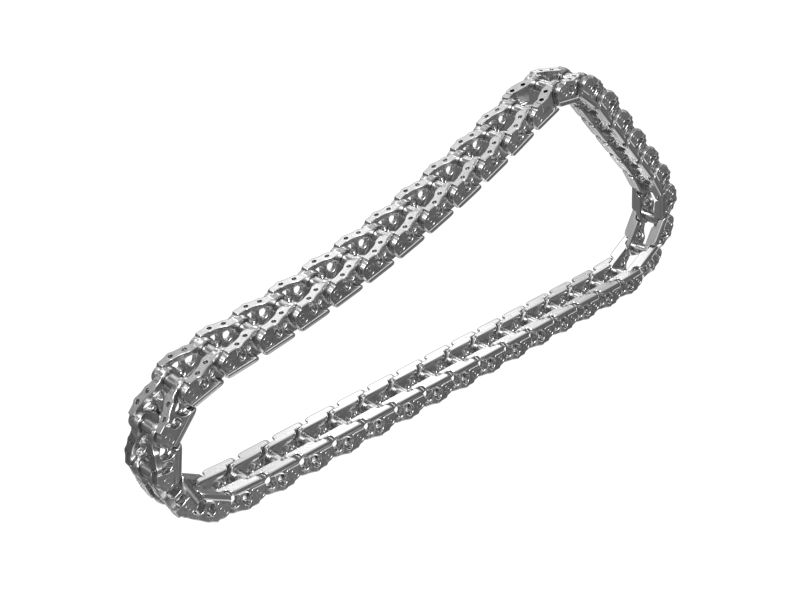

526-3005: Undervognssporforbindelse

12,5

3.701

11.476

Cat®-forseglet og smurt, positiv stiftfastholdelsesundervogns sporforbindelse, der bruges til at overføre maskinens vægt til jorden, give trækkraft og støtte

353-7387: Slv Brg Link Samling

12,5

1-3/8

3.701

Glidelejeledenhed (positiv stiftfastholdelse (PPR))
