561-1072: Kettenstrang

Startseite

Laufwerk

Kettenkomponenten

Kettenstränge

Cat® Systemone-Laufwerkskettengliedkasten mit abgedichtetem, geschmiertem

Marke: Cat

Produktbilder

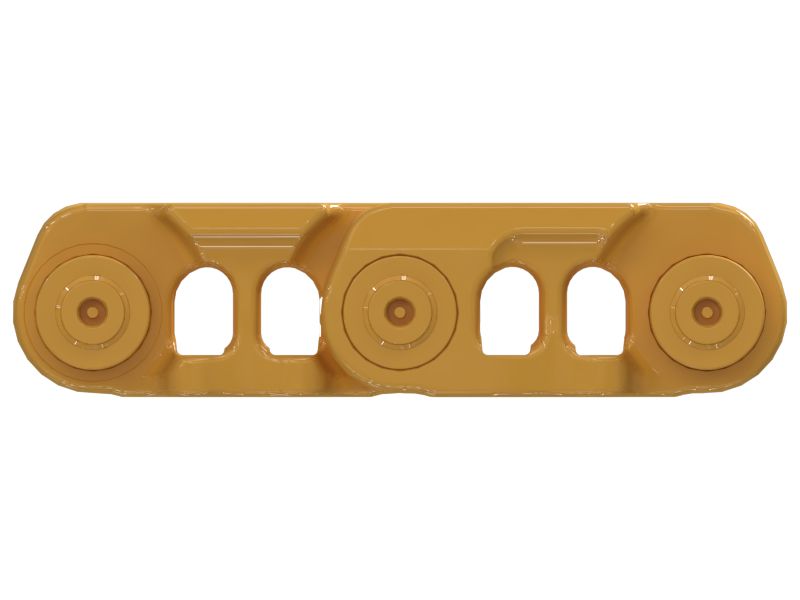

561-1072: Kettenstrang

Cat® Systemone-Laufwerkskettengliedkasten mit abgedichtetem, geschmiertem

Marke: Cat

Kompatibel mit Ihrer Maschine?Fügen Sie Ihr Gerät hinzu, um zu sehen, ob dieses Teil passt oder ob es Reparaturmöglichkeiten gibt.

Preis prüfen

Melden Sie sich an, um Ihren Kundenpreis zu sehen

Garantieinformationen

Rückgabebestimmungen

Häufig zusammen gekauft

561-1072

235-2620

235-2514

Alle Teile anzeigen

Häufig zusammen gekauft

561-1072: Kettenstrang

235-2620: Kettenglied

235-2514: Kettenglied

561-1071: Kettenstrang

255-1530: Bodenplattenendglied

561-1076: Kettenstrang

Diagramm

Beschreibung

Technische Daten

Kompatible Modelle

Teilediagramm für 561-1072

Technische Daten für Ersatzteilnummer 561-1072

Maßeinheit

Metrisch

Pin Retention System:

Press Fit

Track Pitch (mm):

171,07

Track Pitch (in):

6,735

Link Outside Spread (mm):

152.3

Shoe Bolt Hole Spacing A (in):

2.047

Rail To Bushing OD (mm):

Shoe Bolt Hole Spacing C (in):

4.587

Rail To Bushing OD (in):

1.378

Bushing OD (in):

2.39

Bolt Hole Diameter (mm):

Link Outside Spread (in):

5.996

Number of Sections:

Bushing OD (mm):

60.7

Track Bolt Thread:

M16

UC System:

ABRASION

Rail To Pin Boss OD (mm):

37.2

Shoe Bolt Hole Spacing A (mm):

Shoe Bolt Hole Spacing B (mm):

116.5

Grease Track Type:

Not Applicable

Shoe Bolt Hole Spacing C (mm):

116.5

Seal And Lube Type:

SALT

Rail To Pin Boss OD (in):

1.465

Bolt Hole Diameter (in):

0.669

Pin Length (mm):

169.2

Link Inside Spread Sprocket (mm):

Shoe Bolt Hole Spacing B (in):

4.587

Rotating Bushing Track (Rbt):

Link Inside Spread Sprocket (in):

2.756

Link Height (mm):

108

Pin Length (in):

6.661

Link Inside Spread Roller (mm):

80.7

Link Height (in):

4.252

Number of Track Sections:

3,0

Track Stiffening System:

Not Applicable

Link Inside Spread Roller (in):

3.177

Kompatible Modelle für die Ersatzteilnummer 561-1072

KETTENDOZER

D5M D5N D5G
