602-9393: Vorderrad-Umlenkrolle

Startseite

Laufwerk

Rollenkomponenten

Leitradgruppen

Vorderes Leitrad von Cat®, Flanschdurchmesser: 580 mm

Marke: Cat

Produktbilder

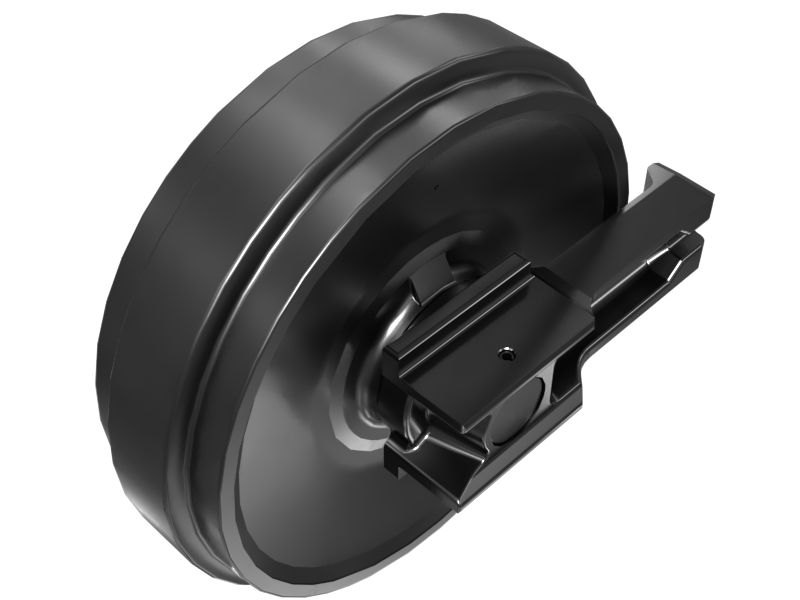

602-9393: Vorderrad-Umlenkrolle

Vorderes Leitrad von Cat®, Flanschdurchmesser: 580 mm

Marke: Cat

Kompatibel mit Ihrer Maschine?Fügen Sie Ihr Gerät hinzu, um zu sehen, ob dieses Teil passt oder ob es Reparaturmöglichkeiten gibt.

Preis prüfen

Melden Sie sich an, um Ihren Kundenpreis zu sehen

Garantieinformationen

Rückgabebestimmungen

Beschreibung

Beschreibung:
Umlenkrollen wie Teil 602-9393 führen die Kette in und aus den Laufrollen. Sie tragen zeitweise das Gewicht der Maschine und ermöglichen die Regelung von Kettenflansch und Spannung.

Merkmale:
Mittelflansch Vorderes Umlenkrad

Anwendung:
Weitere Informationen finden Sie in Ihrer Betriebsanleitung oder erhalten Sie von Ihrem lokalen Cat-Händler.

Warnung:Dieses Produkt kann Sie Chemikalien aussetzen, darunter 1,3-Butadien, das im Bundesstaat Kalifornien dafür bekannt ist, dass es Krebs und Geburtsfehler oder andere Fortpflanzungsschäden verursacht. Weitere Informationen finden Sie unter www.P65Warnings.ca.gov.

Technische Daten

Flanschdurchmesser ('):

22.83

Flanschdurchmesser (mm):

580

Flanschtyp:

Mittelflansch

Wellendurchmesser ('):

2.95

Wellendurchmesser (mm):

Gewindedurchmesser ('):

21.26

Gewindedurchmesser (mm):

540

Application:

Standard Application

Machine Side:

Interchangeable

Shaft OD (in):

2.95

Mounting Cap Bolt Thread Size:

M20

Shaft OD (mm):

74.94

Center Flange Width (mm):

87.9

Material:

Sealants / Adhesives Adhesive

UC System:

Shaft Protrusion Length (mm):

76.29

Center Flange Width (in):

3.461

Shaft Protrusion Length (in):

3.004

Idler Rim Width (in):

7.378

Center Flange Diameter (mm):

580

Idler Rim Width (mm):

187.4

Tread Type:

Conventional Tread

Shaft Length (mm):

340

Bearing Mounting Length (mm):

324

Shaft Length (in):

13.386

Bearing Mounting Length (in):

12.756

Center Flange Diameter (in):

22.835

Kompatible Modelle

Generator Set

Garantieinformationen

Rückgabebestimmungen

Teilediagramm für 602-9393

Häufig zusammen gekauft

602-9393

300-4545

503-1353

Alle Teile anzeigen

Häufig zusammen gekauft

602-9393: Vorderrad-Umlenkrolle

179-3427: Kettenenddichtung mit 42,4 mm Innendurchmesser

300-4545: Tragrollengruppe

503-1353: Sflg ROLLENGRUPPE

607-1450: Master Track Pin

6Y-4898: Kettenrad

Diagramm

Beschreibung

Technische Daten

Kompatible Modelle

Teilediagramm für 602-9393

Beschreibung für Ersatzteilnummer 602-9393

Technische Daten für Ersatzteilnummer 602-9393

Maßeinheit

Metrisch

Flanschdurchmesser ('):

22.83

Flanschdurchmesser (mm):

580

Flanschtyp:

Mittelflansch

Wellendurchmesser ('):

2.95

Wellendurchmesser (mm):

Gewindedurchmesser ('):

21.26

Gewindedurchmesser (mm):

540

Application:

Standard Application

Machine Side:

Interchangeable

Shaft OD (in):

2.95

Mounting Cap Bolt Thread Size:

M20

Shaft OD (mm):

74.94

Center Flange Width (mm):

87.9

Material:

Sealants / Adhesives Adhesive

UC System:

Shaft Protrusion Length (mm):

76.29

Center Flange Width (in):

3.461

Shaft Protrusion Length (in):

3.004

Idler Rim Width (in):

7.378

Center Flange Diameter (mm):

580

Idler Rim Width (mm):

187.4

Tread Type:

Conventional Tread

Shaft Length (mm):

340

Bearing Mounting Length (mm):

324

Shaft Length (in):

13.386

Bearing Mounting Length (in):

12.756

Center Flange Diameter (in):

22.835

Kompatible Modelle für die Ersatzteilnummer 602-9393

GENERATOR SET

3512B

UNDERCARRIAGE

OEMS

TRACK FELLER BUNCHER

511 TK711

OEM MOB HYD PWR UNIT

336MHPU

HEX BASED SPL SOLUTION

330F OEM

EXCAVATOR

322B L 325D FM 324D FM LL 325B LN 329D LN 329F L 325D FM LL 325B L 329D L 325D L 323F SA 320C 324D FM 329E LN 323E SA 320B S 330F 330D2 330 GC 323 329E L 325C L 329D2 L 322C FM 323D SA 322C 336D LN 330 329D2 340MHPU 325C FM 330D2 L 333 329D 330F L 329E 330F LN 330GC 325C 325D

MOBILE HYD POWER UNIT

330 MHPU 330D 330D L 330C 329D L 325D L 330FMHPU 345D 325D 336F 336E 336D L 352FMHPU
