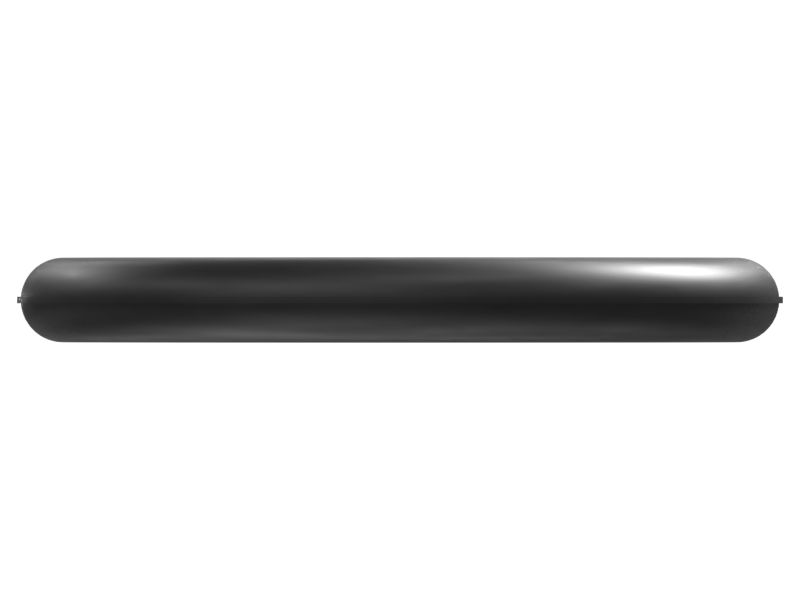

228-7090: 16mm 외경 오링 실

ORFS 커넥터 엔드용 Cat® 고무 오링 실

브랜드: Cat

이것이 적합할까요? 아니면 수리가 필요하신가요? 이 부품이 적합하거나 수리 옵션이 있는지 알아보려면 장비를 추가하십시오.

가격 확인

로그인 후 판매가 확인하기

보증 정보

일반적으로 Parts.Cat.Com에서 구입한 부품에 대한 보증 기간은 Caterpillar 제한 보증서에 기재된 송장 발행일로부터 12개월입니다. 부품 보증은 부품이 설치된 후 보증 기간 동안 자재 결함 및 기술적 결함을 보장합니다. 전체적인 보증 세부 사항은 해당 지역의 Cat 지점에 문의하십시오.

더 많은 도움이 필요하십니까? 연락처

특약점 찾기

이메일

반품 정책

환불 정책 정보

반품 불가 아이콘이 명시되지 않는 한, 대부분의 부품은 환불 정책에 따라 공인 Cat® 지점에 반품할 수 있습니다.

더 많은 도움이 필요하십니까? 연락처

특약점 찾기

이메일

보증 정보

더 많은 도움이 필요하십니까? 연락처

특약점 찾기

이메일

반품 정책

환불 정책 정보

반품 불가 아이콘이 명시되지 않는 한, 대부분의 부품은 환불 정책에 따라 공인 Cat® 지점에 반품할 수 있습니다.

더 많은 도움이 필요하십니까? 연락처

특약점 찾기

이메일

함께 자주 구매하는 제품

228-7090: 16mm 외경 오링 실

214-7568: 실 오링 STOR(SAE 9/16-18)

238-5080: 16.36mm 내경 오링 실

238-5081: 19.18mm 내경 오링 실

228-7089: 12.83 mm 외경 오링 실

214-7566: 8.92mm 내경 오링 실

228-7090용 부품 다이어그램

부품 번호 228-7090에 대한 설명

설명:
OD 제어 O-링은 씰의 외경이 임계 치수인 씰링 용도에 사용됩니다.

특성:
Cat® 오링은 Cat 엔진 및 장비에서 볼 수 있는 유체, 온도 및 압력에 적합한 재료로 만들어집니다. 소재는 마모 및 입출에 내성이 있고, 실 압축 영구 변형에 대해 탁월한 내성을 제공합니다. 또한 특정 Cat 오링은 실 설치 중 실 비틀림 및 절단을 최소화하기 위해 PTFE로 코팅되어 있습니다.

당사의 오링 치수는 엄격한 허용 오차로 일관되게 유지되어, 필요한 실 압축으로 실 홈에 적절하게 결합됩니다.

다양한 크기와 소재의 2,500종 이상에 달하는 Cat 오링은 Cat 및 기타 이동식 장비 오링 요구 사항에 가장 적합한 솔루션입니다.

Cat 밀폐 계통은 가격대가 더 높은 부품을 누출 및 오염으로부터 보호합니다. 순정 Cat® 실로 투자를 보호하십시오.

작업:
OD 제어 오링은 ORFS(오링 페이스 실) 및 STOR(직선 나사산 오링) 커플링과 어댑터를 포함하여 Cat 장비 및 엔진 전반에 걸쳐 많은 정적 및 동적 조인트에 사용됩니다.

경고:본 제품은 테트라플루오로에틸렌을 포함한 화학 물질에 노출될 수 있다. 테트라플루오로에틸렌은 캘리포니아 주에서 암을 유발하는 것으로 알려져 있다. 또한, 본 제품은 퍼플루오로옥탄산(PFOA)을 포함하고 있다. 퍼플루오로옥탄산(PFOA)은 캘리포니아 주에서 선천성 기형 또는 기타 생식 장애를 유발하는 것으로 알려져 있다. 자세한 내용은 www.P65Warnings.ca.gov를 참조하십시오.

부품 번호 228-7090 사양

측정 단위

미국

미터법

횡단면 직경(mm): 1.78

횡단면 직경(in): 0.07

내부 직경(mm): 12.47

내부 직경(in): 0.491

SAE AS568 대시 크기: -14

자재: FKM,FKM - 플루오로일래스토머

자재 설명: FKM 고무는 -40~150C의 서비스 온도를 견딜 수 있으며 공기, 연료(바이오 디젤 포함), 윤활유 및 오일에 내성이 있습니다. FKM 고무는 물이나 냉각수에 대한 내성이 필요한 작업에 사용해서는 안 됩니다.

메모: 제공된 치수와 자재 설명은 참조용으로만 사용하십시오.

1차 실링 자재: 고무

오링 유형: O 링 표면 실(ORFS)

피팅 크기(in): 1 – 14

Material Hardness: 90A

Dash Size: 014

Polymer: FKM (Fluorocarbon)

부품 번호 228-7090의 호환 가능 모델

TRUCK ENGINE

C9 C-9 C13

MOTOR GRADER

12M 120M 120 GC 140 GC

TRACK-TYPE TRACTOR

D1 D3 D6 D5 D8R D6XE D9R D6 XE D7R II D6N XL

WHEEL SKIDDER

535D 545D 555D 525D

KNUCKLEBOOM LOADER

559D

MINI HYD EXCAVATOR

304E2 303.5E2

ASPHALT PAVER

AP500 AP400 AP-600D AP555 AP355F AP455 AP300F

MARINE ENGINE

C280-16 C175-16 C7

TRACK FELLER BUNCHER

TK722 TK751

PIPELAYER

587R

EXCAVATOR

340 M325D MH 320D2 FM M325D L MH

VIBRATORY COMPACTOR

CS-44B CB-534D CP-44B

GENERATOR SET

C32

WHEEL TRACTOR

621E 631E

ENGINE

G3608 G3606

PETROLEUM ENGINE

WHEEL DOZER

814K

WHEEL LOADER

980 XE 962H 950H 962L 950M 950L 962M 990H 980H 982 XE

GEN SET ENGINE

3508 C280-16

ENGINE - MACHINE

C32 C9

CHALLENGER

65C 65D

WHEELED EXCAVATOR

M315 M322 M318 M319 M317

INDUSTRIAL ENGINE

3412E C9 C-9 C15

TRUCK

793F OEM 773D 794 AC 785B

WHEEL SCRAPER

623F 623E

SNOW BLOWER

SR318 SR121 SR117 SR118 SR18 SR17

TRACTOR

784B

GAS ENGINE

G3612 G3512E G3606 G3508B G3520B G3520J G3516C G3516B

COMPACTOR

CB7 CCS7 CD8
