9M-5024: 209.14 mm 内径 O 形密封圈

上一步

首页

紧固件、密封件和耗材

密封件、垫片和 O 形密封圈

O 形密封圈

9M-5024: 209.14 mm 内径 O 形密封圈

Product Images

9M-5024: 209.14 mm 内径 O 形密封圈

Cat® 固定式车桥壳体 O 形密封圈可防止油液泄漏并确保平滑操作

品牌: Cat

是否合适，或者是否要进行维修？添加您的设备以了解此零件是否合适，或者是否有维修方案可用。

查看价格

登录以查看您的客户价格

保修信息

按照 Caterpillar 有限保修规定，通常情况下，在 Parts.Cat.Com 上购买的零件保修期为自发票日期起 12 个月。零件保修范围涵盖零件安装后在保修期内出现的材料和工艺上的缺陷。要了解所有保修详细信息，请联系您当地的 Cat 代理商。

需要更多帮助？请联系我们

查找代理商

电子邮件

退货政策

退货政策信息

除标有不可退回零件图标

的零件外，大多数零件都可依照 Cat® 授权代理商的退货政策退回至代理商处。

需要更多帮助？请联系我们

查找代理商

电子邮件

保修信息

需要更多帮助？请联系我们

查找代理商

电子邮件

退货政策

退货政策信息

除标有不可退回零件图标

的零件外，大多数零件都可依照 Cat® 授权代理商的退货政策退回至代理商处。

需要更多帮助？请联系我们

查找代理商

电子邮件

常购产品组合

9M-5024: 209.14 mm 内径 O 形密封圈

3J-1907: 11.89mm 内径 O 形密封圈

133-4292: 127.43 mm 外径唇形密封件

7M-8485: 29.74 mm 内径 O 形密封圈

3K-0360: 16.36mm 内径 O 形密封圈

3D-2824: 23.47 mm 内径 O 形密封圈

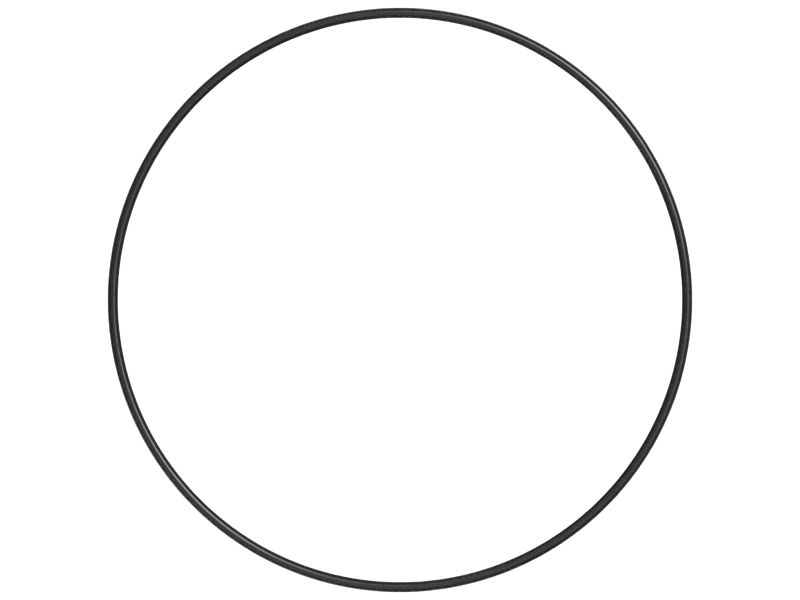

9M-5024 的零件图

零件号 9M-5024 的说明

描述：
O 形密封圈用于静态密封及部分动态用途。

特性：
Cat® O 形密封圈采用与 Cat 发动机和机器中的油液、温度和压力相符的材料制成。这些材料耐磨、耐挤压，可为密封件提供卓越的抗压缩形变性能。此外，某些 Cat O 形密封圈还涂有 PTFE，可在安装过程中最大限度减少密封件扭曲和切削。

我们的 O 形密封圈尺寸严格遵循紧密度公差，确保以合理的密封压缩度恰当嵌入密封凹槽。

凭借超过 2500 种不同尺寸和材料的 O 形密封圈，Cat O 形密封圈是满足您的 Cat 及其他移动设备 O 形密封圈需求的最佳解决方案。

Cat 密封系统可防止比较昂贵的零件出现泄漏和污染。Cat 原装密封件可妥善保护您的投资。

应用：
O 形密封圈应用于 Cat 机器和发动机中的很多静态和动态接头。

警告:本产品可能会使您接触到包括 1,3-丁二烯在内的化学物质，加利福尼亚州已知这些物质会导致癌症、出生缺陷或其他生殖伤害。有关更多信息，请访问 www.P65Warnings.ca.gov。

零件号 9M-5024 的技术规格

计量单位

美制

公制

横截面直径（mm）: 3.53

横截面直径（in）: 0.139

内径（mm）: 209.14

内径（in）: 8.234

SAE AS568 划线尺寸: -267

材料描述: 丁腈橡胶（NBR）的使用温度在 -40 至 100C 之间，并且耐燃油、汽油、超低硫柴油和润滑剂。不建议将丁腈橡胶用于需要耐生物柴油或冷却液的应用。

备注: 尺寸和材料描述仅供参考。

材料: NBR（75）,NBR - 丁晴橡胶,丁晴橡胶（NBR）

密封件/O 形密封圈类型: 标准

Material Hardness: 75A

Dash Size: 267

Polymer: NBR (Nitrile butadiene)

零件号 9M-5024 的兼容型号

UNDERGROUND ART TRUCK

AD55 AE40 AE40 II AD45 AD40

WHEEL TRACTOR

627 621 623G

INTEGRATED TOOLCARRIER

IT12B

RECLAIMER MIXER

RM-350

LOAD HAUL DUMP

R1700 II R2900G R2900

WHEEL DOZER

834B

LANDFILL COMPACTOR

836

BACKHOE

931 D3

COMPACT WHEEL LOADER

910F 910E

WHEEL LOADER

920 993K 936E 988B 960F 972G 992B 972H 930 950B/950E 936 966C 966H 966G 950B 950E 950G 950F 962G 994K 986K 950 992 950F II

TRACK-TYPE TRACTOR

D3B D9R D6R

TRACK FELLER BUNCHER

532 1190T 522

WHEELED EXCAVATOR

M315C M316C M316D M318C M318C MH

STABILIZER MIXER

SM-350

WHEEL SCRAPER

657 657E 657B

QUARRY TRUCK

771D 771C 775B 770G

TRUCK

772G 69D 797 775D 770G 769 773D 773 794 AC 769B 769D 769C 773B

TRACTOR

772 772B 768C

EXCAVATOR

229 225 235B 235C 235 245 245B M315 M318

BULLDOZER

3S 3P

图表

描述

技术规格

兼容型号

9M-5024 的零件图

零件号 9M-5024 的说明

描述：
O 形密封圈用于静态密封及部分动态用途。

我们的 O 形密封圈尺寸严格遵循紧密度公差，确保以合理的密封压缩度恰当嵌入密封凹槽。

凭借超过 2500 种不同尺寸和材料的 O 形密封圈，Cat O 形密封圈是满足您的 Cat 及其他移动设备 O 形密封圈需求的最佳解决方案。

Cat 密封系统可防止比较昂贵的零件出现泄漏和污染。Cat 原装密封件可妥善保护您的投资。

应用：
O 形密封圈应用于 Cat 机器和发动机中的很多静态和动态接头。

零件号 9M-5024 的技术规格

计量单位

美制

公制

横截面直径（mm）: 3.53

横截面直径（in）: 0.139

内径（mm）: 209.14

内径（in）: 8.234

SAE AS568 划线尺寸: -267

备注: 尺寸和材料描述仅供参考。

材料: NBR（75）,NBR - 丁晴橡胶,丁晴橡胶（NBR）

密封件/O 形密封圈类型: 标准

Material Hardness: 75A

Dash Size: 267

Polymer: NBR (Nitrile butadiene)

零件号 9M-5024 的兼容型号

UNDERGROUND ART TRUCK

AD55 AE40 AE40 II AD45 AD40

WHEEL TRACTOR

627 621 623G

INTEGRATED TOOLCARRIER

IT12B

RECLAIMER MIXER

RM-350

LOAD HAUL DUMP

R1700 II R2900G R2900

WHEEL DOZER

834B

LANDFILL COMPACTOR

836

BACKHOE

931 D3

COMPACT WHEEL LOADER

910F 910E

WHEEL LOADER

920 993K 936E 988B 960F 972G 992B 972H 930 950B/950E 936 966C 966H 966G 950B 950E 950G 950F 962G 994K 986K 950 992 950F II

TRACK-TYPE TRACTOR

D3B D9R D6R

TRACK FELLER BUNCHER

532 1190T 522

WHEELED EXCAVATOR

M315C M316C M316D M318C M318C MH

STABILIZER MIXER

SM-350

WHEEL SCRAPER

657 657E 657B

QUARRY TRUCK

771D 771C 775B 770G

TRUCK

772G 69D 797 775D 770G 769 773D 773 794 AC 769B 769D 769C 773B

TRACTOR

772 772B 768C

EXCAVATOR

229 225 235B 235C 235 245 245B M315 M318

BULLDOZER

3S 3P

要点：

工厂装配

此零件根据制造商的技术规格精心设计，适合您的 Cat 设备。

对制造商配置进行任何更改都可能导致产品不适合您的 Cat 设备。在购买之前，请咨询您的 Cat 代理商，确保在当前的条件以及所用配置下，此零件适合您的 Cat 设备。该指示信息不能确保所有零件都兼容。
