底盤

619-9945: 惰輪組

Cat® Idler Group Standard Application, 292mm Rim Width, Interchangeable, 766mm Tread Diameter, Conventional Tread

Cat

Tread Diameter (in)

30.157

Tread Type

Conventional Tread

Application

Standard Application, Standard Application

Center Flange Diameter (in)

31.732

Center Flange Width (in)

5.217

UC System

HD, HD

Shaft Length (in)

21.693

Shaft Protrusion Length (in)

2.733

Idler Rim Width (in)

11.496

Machine Side

Interchangeable

Shaft OD (in)

5.365

638-4572: 惰輪組

Cat® Idler Group Standard Application, 338mm Rim Width, Interchangeable, 892mm Tread Diameter, Conventional Tread

Cat

Tread Diameter (in)

35.118

Tread Type

Conventional Tread

Application

Standard Application, Standard Application

Center Flange Width (in)

5.886

Center Flange Diameter (in)

36.693

UC System

HD, HD

Shaft Length (in)

24.921

Shaft Protrusion Length (in)

2.851

Idler Rim Width (in)

13.307

Machine Side

Interchangeable

Shaft OD (in)

6.389

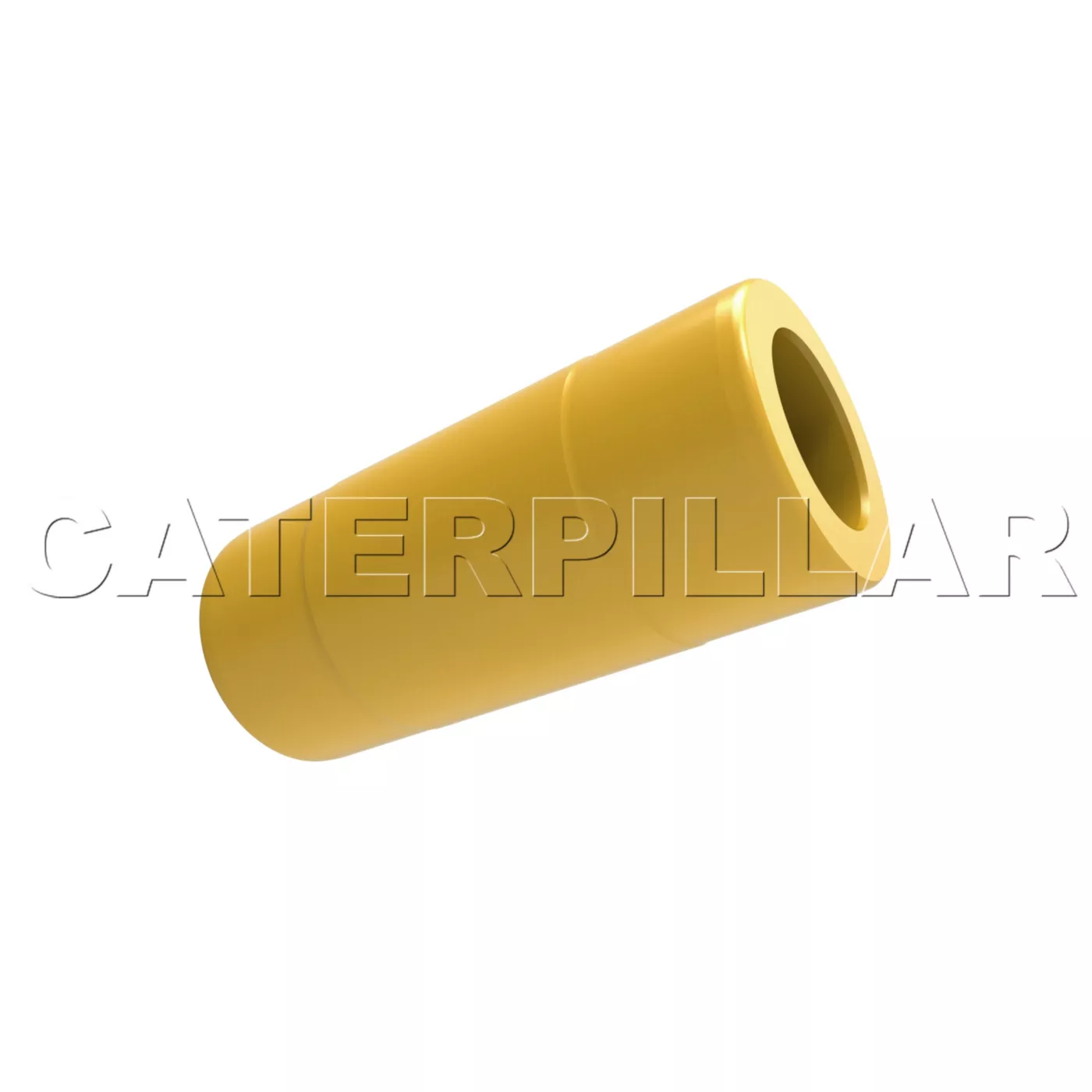

311-1300: 轉向架銷組成件匣

Cat® 轉向架銷總成筒匣 (標準應用，油潤滑型，適用於大轉向架和小轉向架)

Cat

物料

鋼

長度 (in)

6.417

Application

Standard Application, Standard Application

OD Outer (in)

4.772

OD Inner (in)

4.746

UC System - Designed For

Heavy Duty

Lubricant Type

Oil

Minor Bogie

Yes

Major Bogie

Yes

UC System

HD, HD

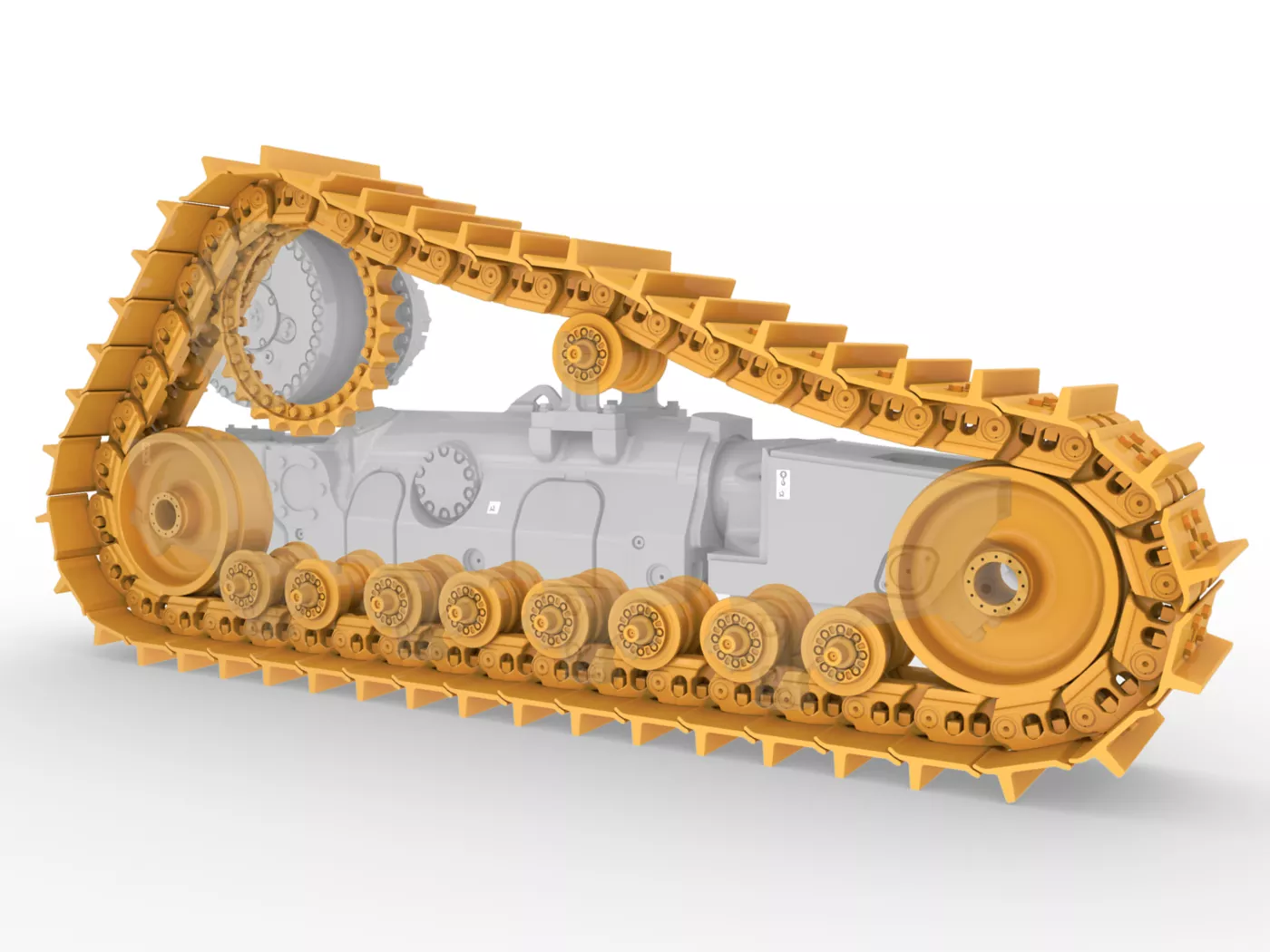

380-5940: 履帶總成

Cat® 履帶組 (1 齒主節、單履爪、44 節、PPR、SALT、SES、610mm 履帶板寬度、260.4mm 履帶節距)

Cat

履帶板寬 (in)

24.016

履帶板類型

超強極限作業，單抓地齒

履帶節距 (in)

10.25

Bushing Inside Diameter (in)

3.74

Clipped

Pin Retention System

PPR

Wear Sensor

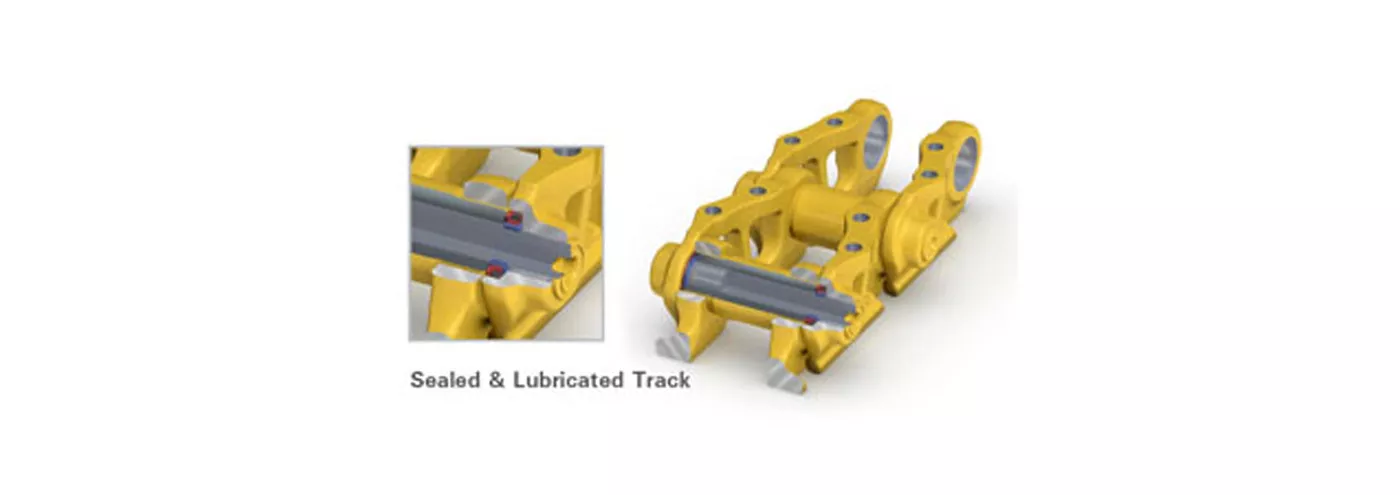

Seal And Lube Type

SALT

Rotating Bushing Track (Rbt)

Link Inside Spread Sprocket (in)

5.315

Master Bolt Thread

1.125

Number of Sections

ARM

Number of Grousers

Single

Master Link Type

1 Tooth Master

Track Bolt Thread

1.125

UC System

HD, HD

309-7679: 履帶地轉子組

Cat® 履帶支重輪組 (單邊凸緣、標準應用、278mm 踏面直徑、412.16mm 安裝寬度、相容於托鏈輪)

Cat

凸緣類型

單凸緣

胎面直徑 (in)

10.945

Application

Standard Application, Standard Application

Shaft OD (in)

2.677

Inside Spread (in)

5.299

Mounting Width (in)

16.227

Carrier Roller Compatible

Yes

Link Outside Spread (in)

13.724

Shaft Length (in)

21.102

UC System

HD, HD

Outer Flange Diameter (in)

12.283

184-6305: 履帶地轉子組

Cat® 履帶支重輪組 (單邊凸緣、標準應用、287 mm 踏面直徑、488.16 mm 安裝寬度、相容於托鏈輪)

Cat

凸緣類型

單凸緣

胎面直徑 (in)

11.299

Application

Standard Application, Standard Application

Shaft OD (in)

5.365

Inside Spread (in)

5.697

Mounting Width (in)

19.219

Carrier Roller Compatible

Yes

Link Outside Spread (in)

16.063

Shaft Length (in)

25.276

UC System

HD, HD

Outer Flange Diameter (in)

12.638

311-1299: 轉向架銷組成件匣

Cat® 轉向架銷總成油匣 (標準應用，適用於大轉向架和小轉向架)

Cat

物料

鋼

長度 (in)

5.295

Application

Standard Application, Standard Application

OD Outer (in)

4.022

OD Inner (in)

3.982

UC System - Designed For

Heavy Duty

Lubricant Type

Oil

Minor Bogie

Yes

Major Bogie

Yes

UC System

HD, HD

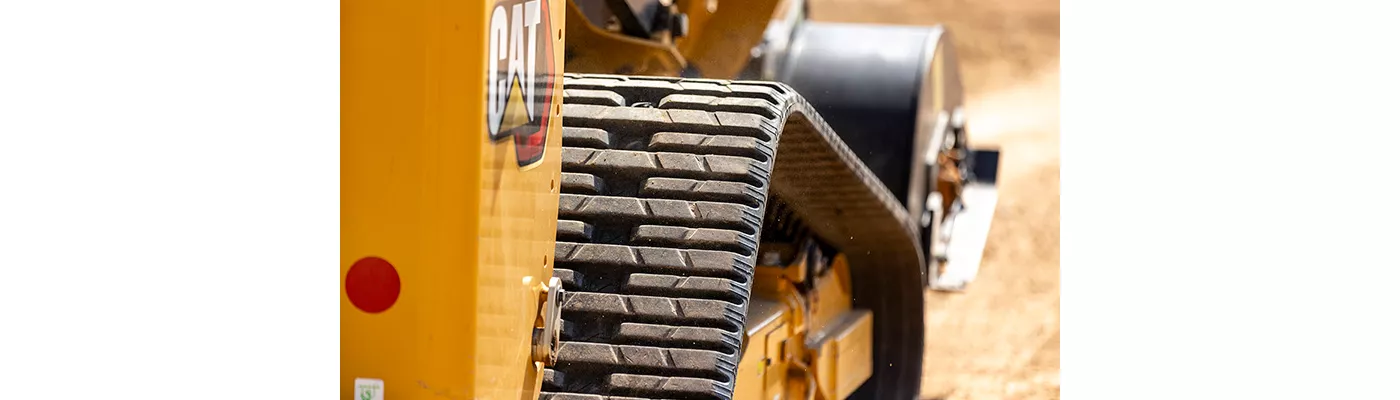

561-5499: 橡膠履帶

Cat® 橡膠履帶 (寬 450 mm、履帶節距 86 mm、56 節、條狀胎面花紋)

Cat

物料

橡膠

Belt Width (in)

17.717

Track Pitch (in)

3.386

Number of Sections

Tread Pattern

Bar

UC System

HD, HD

593-1012: 橡膠履帶

Cat® 橡膠履帶 (寬 450 mm、履帶節距 86 mm、56 節、塊狀胎面花紋)

Cat

類型

重型

Color

Black, Black

Belt Width (in)

17.717

Track Pitch (in)

3.386

Number of Sections

Tread Pattern

Block

Material

Rubber & Fiber Rubber

UC System

HD, HD

602-0406: 履帶節段

Cat® 動力傳動系統鏈輪分段件 (6 齒以上)，用於提升履帶設備的穩定性與控制性，適用於相容於 602-0406 的機具。

Cat

Back Lash (in)

0.079

Sound Segment

Relieved

Pitch Circle Radius (in)

23.166

Pocket Angle (degrees)

Pitch (in)

12.5

Inner Radius (in)

17.047

Bushing Radius (in)

2.264

Packing Offset Radius (in)

23.13

Material Type

Tough Steel

Bolt Circle Radius (in)

18.268

Sprocket Mounting Type

Offset

Material

Alloy Steel

UC System

HD, HD

Bolt Thread Size

1.125

Tooth Width (in)

5.118

Number of Teeth

Number of Bolts

UC System - Designed For

Heavy Duty

Tip Radius (in)

23.425

563-8470: 履帶總成

履帶式推土機用 Cat® 810mm 乾式潤滑套筒底盤履帶，帶 Duralink，可高效移動機械

Cat

Bushing Inside Diameter (in)

4.488

Track Shoe Hole Type

Not Applicable

Clipped

Pin Retention System

PPR

Track Pitch (in)

12.5

Offset

Not Applicable

Number of Sections

Track Bolt Thread

1.375

UC System

HDXL, HDXL

Shoe Width (in)

31.89

Grease Track Type

Not Applicable

Hole Type

Not Applicable

Seal And Lube Type

SALT

Wear Sensor

Yes

Rotating Bushing Track (Rbt)

Link Inside Spread Sprocket (in)

4.646

Shoe Type

Master Bolt Thread

M36

Number of Track Sections

41.0

Track Stiffening System

Not Applicable

ARM

Number of Grousers

Single

Master Link Type

1 Tooth Master

620-6380: 履帶地轉子組

Cat® 單凸緣履帶支重輪，凸緣直徑：275 mm

Cat

胎面直徑 (in)

9.724

Application

Standard Application, Standard Application

Shaft OD (in)

2.283

Inside Spread (in)

3.606

Mounting Width (in)

12.841

Carrier Roller Compatible

Yes

Link Outside Spread (in)

9.173

Flange Type

SINGLE FLANGE

Shaft Length (in)

17.953

UC System

HD, HD

Outer Flange Diameter (in)

10.827

592-5830: 橡膠履帶

Cat® 橡膠履帶 (寬 450 mm、履帶節距 86 mm、60 節、塊狀胎面花紋)

Cat

類型

重型

Color

Black, Black

Belt Width (in)

17.717

Track Pitch (in)

3.386

Number of Sections

Tread Pattern

Block

Material

Rubber & Fiber Rubber

UC System

HD, HD

607-4804: 橡膠履帶

Cat® 橡膠履帶 (寬 400 mm、履帶節距 86 mm、53 節、條狀胎面花紋)

Cat

Type

Heavy Duty

Color

Black, Black

Belt Width (in)

15.748

Track Pitch (in)

3.386

Number of Sections

Tread Pattern

Bar

Material

Rubber & Fiber Rubber

UC System

HD, HD

311-1298: 轉向架銷組成件匣

Cat® 轉向架銷總成筒匣 (標準應用，油潤滑型，適用於大轉向架和小轉向架)

Cat

物料

鋼

長度 (in)

4.134

Application

Standard Application, Standard Application

OD Outer (in)

4.022

OD Inner (in)

3.982

UC System - Designed For

Heavy Duty

Lubricant Type

Oil

Minor Bogie

Yes

Major Bogie

Yes

UC System

HD, HD

533-6299: 履帶板

Cat® 履帶板墊，鋼和橡膠，長 X 寬：490 X 130 mm

Cat

履帶板類型

粘合橡膠

Shoe Width (in)

19.685

Clipped

Joint Type

Regular

Bolt Hole Diameter (in)

0.709

Plate Thickness (in)

1.969

ARM

Track Bolt Thread

M16

UC System

GD, HD

要點

工廠安裝

此零件根據製造商的規格設計以適合您的 Cat 設備。

對製造商配置的任何變更都可能導致產品不適合您的 Cat 設備。購買前請洽詢您的 Cat 代理商，以確保此零件適合您的 Cat 設備的目前狀況和假設的配置。此指標不能保證所有零件的相容性。

再製造

不可退貨

套件

已更換

再製造

不可退貨

套件

已更換

深耕底盤系統創新領域 100 餘年：

底盤系統部件在設備底盤系統的高效作業和移動方面扮演著關鍵角色。為重型設備選擇高品質的底盤系統零件對於維持機具的堅固可靠支承結構至關重要。Cat® 底盤系統零件在協同工作時組成一個強大的系統，使您的機具能夠適用於各種地形條件。最重要的是，我們知道如何幫助您從底盤系統投資中獲得最大收益。考慮到履帶式機具 50% 的擁有和作業成本都來自底盤系統，您所投資的系統必須為您的利潤創造最大價值才具有意義。

Cat 底盤系統特色與優點：

相較於其他製造商，我們為您的 Cat 機具提供更多底盤選項，因為我們知道您越能精確配合應用選擇材質，您的工作就越有效率和效率。

無論您要尋找的是最低預付成本、更長磨損壽命，還是更低的每小時操作成本，我們都能為您的業務提供合適的底盤解決方案。

每個 Cat 底盤系統均由 Caterpillar 工程師設計，並根據我們客戶的實際經驗按照精確規格進行製造。我們的底盤系統還提供領先業界的保固服務，因此當您選擇 Cat 底盤系統時，您可以安心無憂地確定這是正確的選擇。

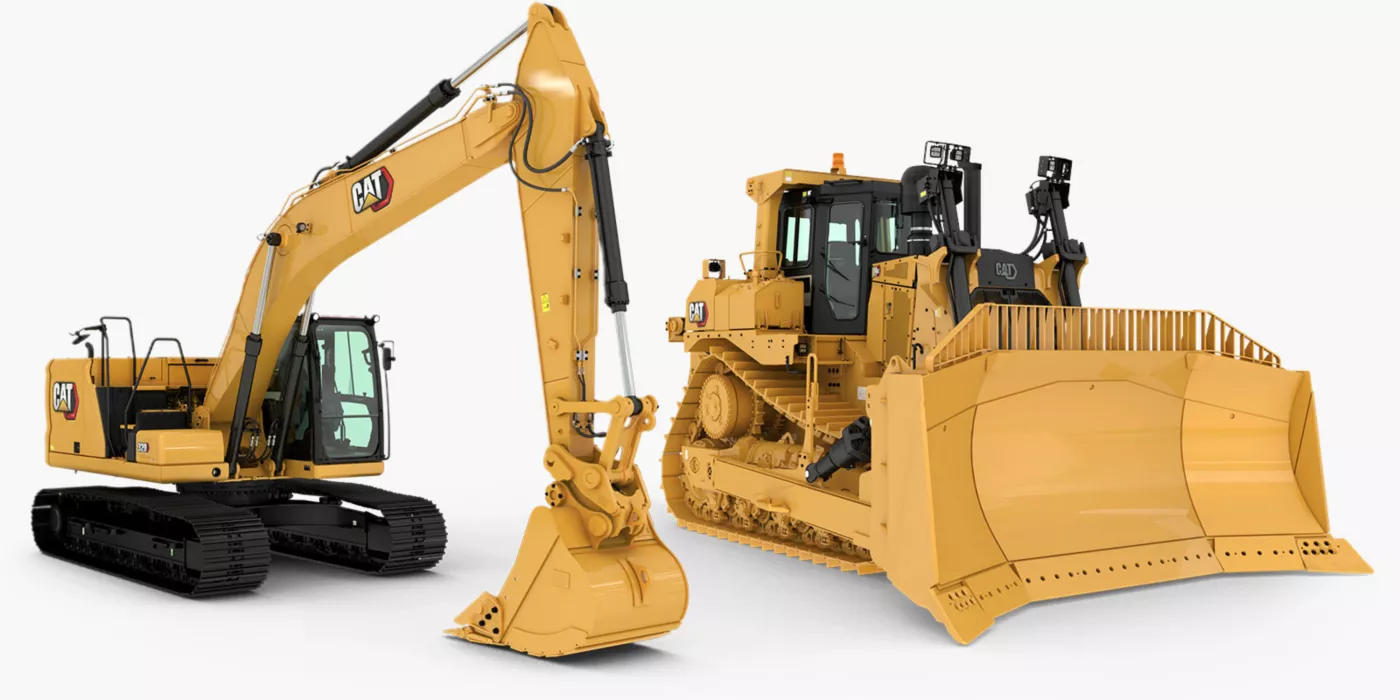

以下介紹 Caterpillar 產品系列和銷售機型的幾個範例，由我們為其提供底盤系統零件：

小型履帶裝載機 (239 – 299)
多地形裝載機 (247 – 297)
履帶式裝載機 (953 – 973)
小型至大型推土機 (D1 – D11)
小型至大型挖掘機 (300 – 395)
加大型採礦產品，包括液壓鏟、電動繩鏟和採礦鑽機

以下是可提供的一些 Cat 底盤系統零件：

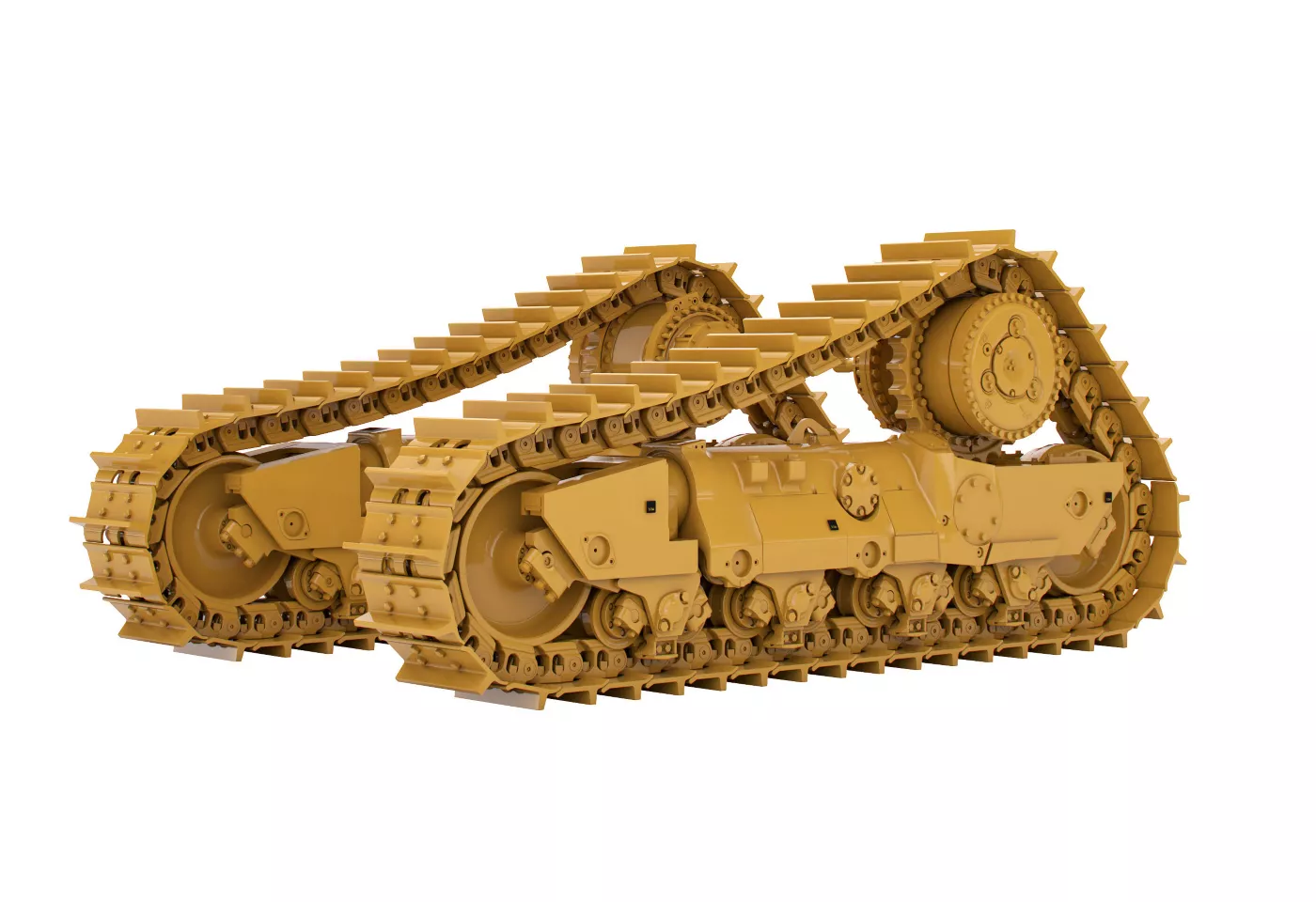

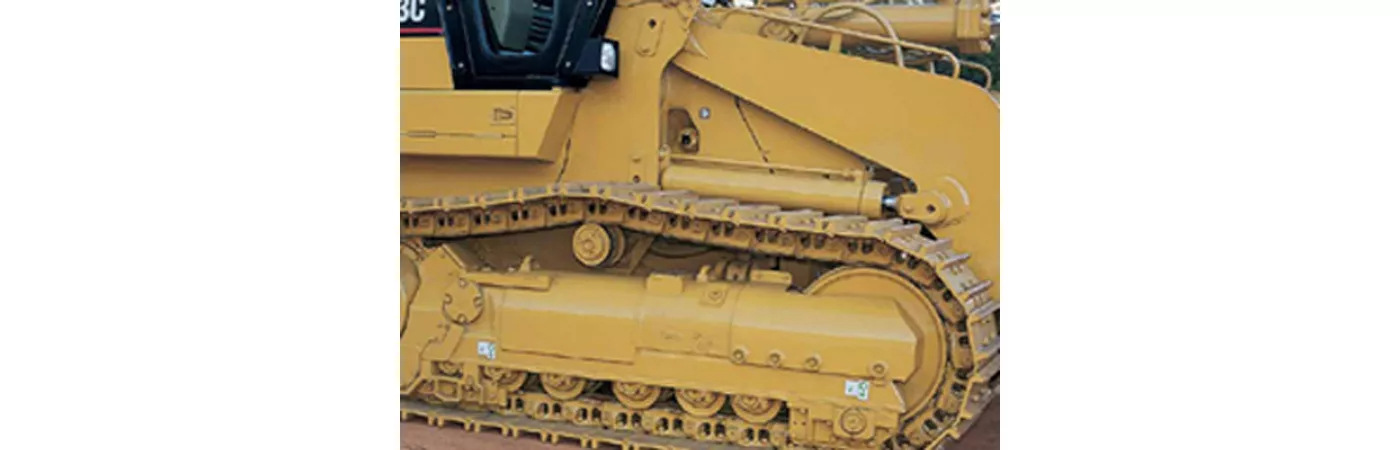

履帶總成、鏈節組件、履帶板、段和鏈輪、惰輪總成、托鏈輪總成、履帶支重輪總成、底部支重輪和惰輪、支重輪和惰輪、護罩、轉向架銷和芯座、滑桿、履帶總成段、履帶墊、緩衝總成、橡膠皮帶和橡膠帶部件。
