609-0896: Sestava konvexních kolejnicových spojů

Domů

Podvozek

Komponenty pásů

Sestavy článků

Sestava článků tukem mazané dráhy Cat® (GLT) s 49 klouby, pozitivní upnutí čepu (PPR2), rozteč: 216 mm

Značka: Cat

Obrázky produktů

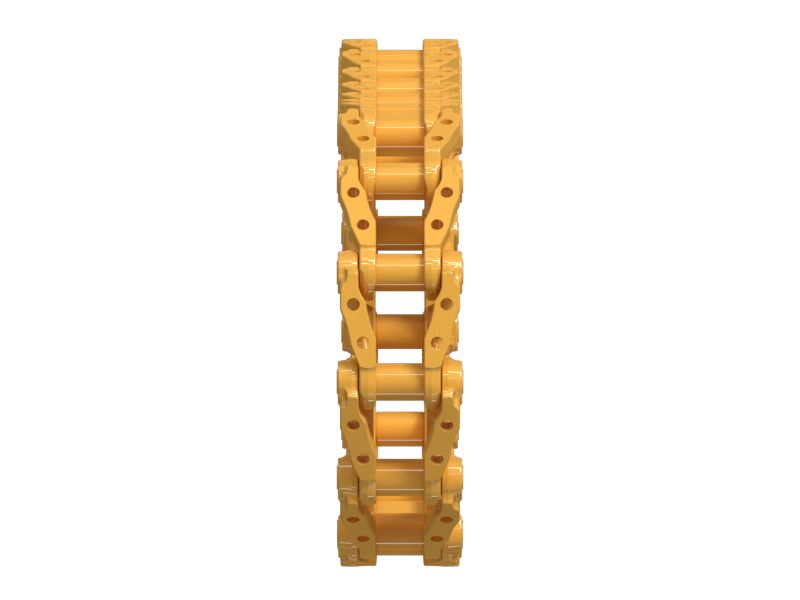

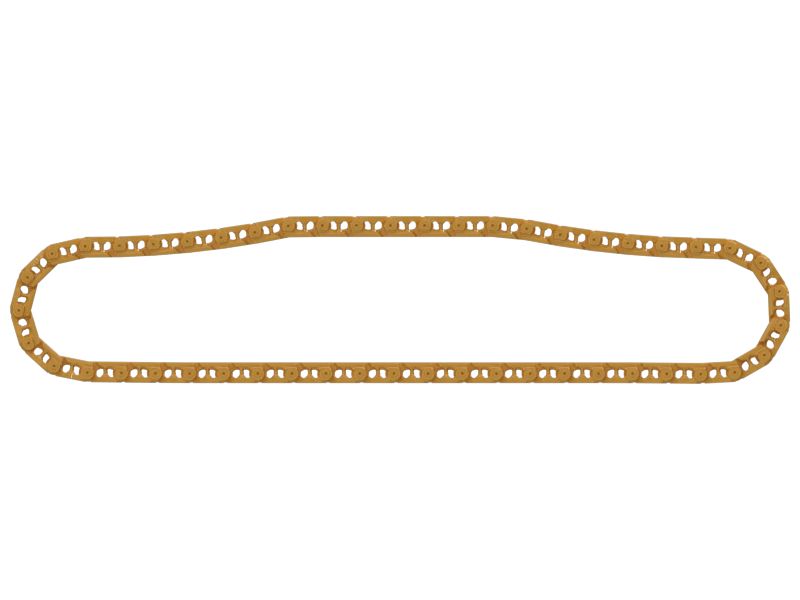

609-0896: Sestava konvexních kolejnicových spojů

609-0896: Sestava konvexních kolejnicových spojů

Sestava článků tukem mazané dráhy Cat® (GLT) s 49 klouby, pozitivní upnutí čepu (PPR2), rozteč: 216 mm

Značka: Cat

Je díl vhodný?

Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Přidat vybavení

Hodí se to? Nebo hledáte opravu? Zadejte své zařízení a zkontrolujte, zda se tato součást hodí nebo zda existují možnosti opravy.

Zkontrolovat cenu

Chcete-li zobrazit zákaznickou cenu, přihlaste se

Informace o záruce

Zásady vracení zboží

Schéma

Popis

Specifikace

Kompatibilní modely

Schéma součástí pro zařízení 609-0896

Popis součásti číslo 609-0896

Popis:
609-0896 je sestava článků pásu tukem mazané dráhy.

Sestavy článků, poháněné řetězovým kolem a koncovým pohonem, poskytují oporu hmotnosti stroje, kolejnici pro pojezd stroje a místo pro upevnění botek.

Vlastnosti:
• Sestava článků tukem mazané dráhy (GLT), pozitivní upnutí čepu (PPR2)
• Rozteč pásu: 216 mm (8,5 in)
• Počet úseků pásu: 49
- Mazaná kolejnice je vybavena vnitřně namazanými čepy a pouzdry, které eliminují kontakt a tření, a každý kolejnicový spoj je utěsněn, aby se mazivo udrželo. To zvyšuje životnost vnitřního opotřebení o 25 % oproti utěsněným pásům, snižuje hlučnost podvozku a omezuje možnost zamrznutí nebo zadření kloubů.
• Pás s nuceným zadržováním čepu (PPR) obsahuje kovový přídržný kroužek nalisovaný do drážky mezi čepem a článkem. To zabraňuje vzniku vůle a pomáhá zajistit udržení oleje při použitích se silnými nárazy.

Aplikace:
Další informace získáte ve své příručce majitele. Případně se obraťte na svého místního prodejce společnosti Cat.

Specifikace součásti číslo 609-0896

Měrné jednotky

Americké

Metrické

Rozteč pásu (mm):

215,9

Počet úseků pásu:

49,0

Velikost šroubu (mm):

M24

Rozteč pásu (in):

8,5

Pin Retention System:

PPR2

Link Outside Spread (mm):

202.79

Shoe Bolt Hole Spacing A (in):

Rail To Bushing OD (mm):

33.34

Shoe Bolt Hole Spacing C (in):

7.251

Rail To Bushing OD (in):

1.313

Bushing OD (in):

2.891

Bolt Hole Diameter (mm):

Link Outside Spread (in):

7.984

Number of Sections:

Bushing OD (mm):

73.42

Track Bolt Thread:

M24

UC System:

Rail To Pin Boss OD (mm):

46.2

Shoe Bolt Hole Spacing A (mm):

76.2

Shoe Bolt Hole Spacing B (mm):

146.08

Grease Track Type:

GLT

Shoe Bolt Hole Spacing C (mm):

184.18

Seal And Lube Type:

SALT

Rail To Pin Boss OD (in):

1.819

Wear Sensor:

Bolt Hole Diameter (in):

0.984

Pin Length (mm):

249.04

Link Inside Spread Sprocket (mm):

94.08

Shoe Bolt Hole Spacing B (in):

5.751

Rotating Bushing Track (Rbt):

Link Inside Spread Sprocket (in):

3.704

Link Height (mm):

129.05

Pin Length (in):

9.805

Link Inside Spread Roller (mm):

110.763

Link Height (in):

5.081

Master Bolt Thread:

M24

Track Stiffening System:

Not Applicable

Link Inside Spread Roller (in):

4.361

Master Link Type:

Press Fit Master

Modely kompatibilní se součástí číslo 609-0896

VÝROBKY PRO NÁMOŘNÍ DOPRAVU

3512

RÝPADLO

349D2 L 349D2 568 FM 325D FM 345D L 558 349D L 325D FM LL 349D 568 FM LL 330D FM 349F 345D

LESNÍ STROJE

558
